屋内　パワーLEDsライン®

特長

●コンパクトでハイパワー／幅20mm・高さ11.3mm（ワイド以外）

●用途別配光／ワイド配光

●全長対応／125mm~1445mmまで120mm単位で注文可（1台～）

用途

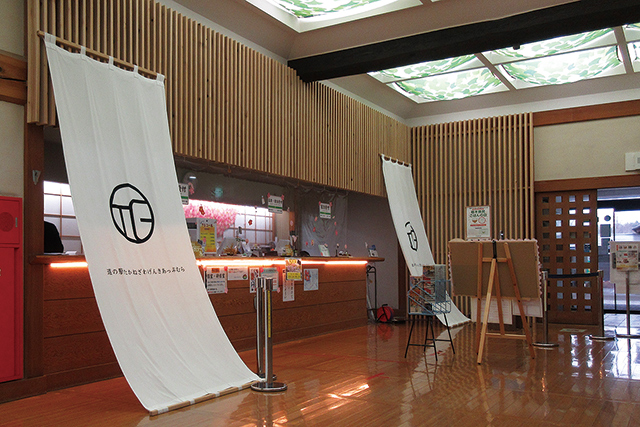

間接照明、器具光源

※連結長についてはこちらをご覧ください

バリエーション詳細説明部分に移動します

基本仕様

本　体：　　アルミ合金（シルバー）

カバー：　　アクリル（ナロータイプは光学拡散材配合）

保護カバー：ポリカーボネート（ワイドタイプのみ）

調光

調光可能

PWM調光:調光直流電源を使用　→調光直流電源

位相差調光:直流電源と調光ドライバを使用　→調光ドライバ

付属品

オプション（税抜価格）

バリエーション

クリア

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

配光曲線（参考）cd/1000lm

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。

全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	定格			質量（g）	希望小売価格（税抜本体価格）	取付具使用数
全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	電圧（V）	電力（W）	電流（A）	質量（g）	希望小売価格（税抜本体価格）	取付具使用数
125	ELA9K2-012J○○C-24E	昼白色	5000	310	100	Ra83	24	2.4	0.1	50	¥5,600	2
125	ELA9K2-012J○○C-24E	電球色	2700	270	90	Ra83		2.4	0.1	50	¥5,600
245	ELA9K2-024J○○C-24E	昼白色	5000	610	200	Ra83		4.8	0.2	80	¥6,400
245	ELA9K2-024J○○C-24E	電球色	2700	550	180	Ra83		4.8	0.2	80	¥6,400
365	ELA9K2-036J○○C-24E	昼白色	5000	920	300	Ra83		7.2	0.3	120	¥7,400
365	ELA9K2-036J○○C-24E	電球色	2700	820	270	Ra83		7.2	0.3	120	¥7,400
485	ELA9K2-048J○○C-24E	昼白色	5000	1230	400	Ra83		9.6	0.4	150	¥8,400
485	ELA9K2-048J○○C-24E	電球色	2700	1100	360	Ra83		9.6	0.4	150	¥8,400
605	ELA9K2-060J○○C-24E	昼白色	5000	1530	490	Ra83		12.0	0.5	190	¥9,200
605	ELA9K2-060J○○C-24E	電球色	2700	1370	440	Ra83		12.0	0.5	190	¥9,200
725	ELA9K2-072J○○C-24E	昼白色	5000	1840	580	Ra83		14.4	0.6	220	¥10,200
725	ELA9K2-072J○○C-24E	電球色	2700	1650	520	Ra83		14.4	0.6	220	¥10,200
845	ELA9K2-084J○○C-24E	昼白色	5000	2150	660	Ra83		16.8	0.7	260	¥11,200
845	ELA9K2-084J○○C-24E	電球色	2700	1920	590	Ra83		16.8	0.7	260	¥11,200
965	ELA9K2-096J○○C-24E	昼白色	5000	2450	730	Ra83		19.2	0.8	290	¥12,100
965	ELA9K2-096J○○C-24E	電球色	2700	2200	660	Ra83		19.2	0.8	290	¥12,100
1085	ELA9K2-108J○○C-24E	昼白色	5000	2760	790	Ra83		21.6	0.9	330	¥13,100
1085	ELA9K2-108J○○C-24E	電球色	2700	2470	720	Ra83		21.6	0.9	330	¥13,100
1205	ELA9K2-120J○○C-24E	昼白色	5000	3070	860	Ra83		24.0	1.0	360	¥14,100
1205	ELA9K2-120J○○C-24E	電球色	2700	2750	770	Ra83		24.0	1.0	360	¥14,100
1325	ELA9K2-132J○○C-24E	昼白色	5000	3370	910	Ra83		26.4	1.1	400	¥15,000
1325	ELA9K2-132J○○C-24E	電球色	2700	3020	820	Ra83		26.4	1.1	400	¥15,000
1445	ELA9K2-144J○○C-24E	昼白色	5000	3680	960	Ra83		28.8	1.2	430	¥16,000
1445	ELA9K2-144J○○C-24E	電球色	2700	3300	870	Ra83		28.8	1.2	430	¥16,000

各種データ	写真	製品図					姿図（ZIPファイル）	取説	IES（ZIPファイル）
	写真	2700K	3000K	3500K	4000K	5000K	姿図（ZIPファイル）	取説	2700K	3000K	3500K	4000K	5000K

※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

乳半

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

配光曲線（参考）cd/1000lm

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。

全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	定格			質量（g）	希望小売価格（税抜本体価格）	取付具使用数
全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	電圧（V）	電力（W）	電流（A）	質量（g）	希望小売価格（税抜本体価格）	取付具使用数
125	ELA9K2-012J○○M-24E	昼白色	5000	160	50	Ra83	24	2.4	0.1	50	¥5,800	2
125	ELA9K2-012J○○M-24E	電球色	2700	150	40	Ra83		2.4	0.1	50	¥5,800
245	ELA9K2-024J○○M-24E	昼白色	5000	330	100	Ra83		4.8	0.2	80	¥6,700
245	ELA9K2-024J○○M-24E	電球色	2700	290	90	Ra83		4.8	0.2	80	¥6,700
365	ELA9K2-036J○○M-24E	昼白色	5000	490	150	Ra83		7.2	0.3	120	¥7,700
365	ELA9K2-036J○○M-24E	電球色	2700	440	140	Ra83		7.2	0.3	120	¥7,700
485	ELA9K2-048J○○M-24E	昼白色	5000	650	200	Ra83		9.6	0.4	150	¥8,800
485	ELA9K2-048J○○M-24E	電球色	2700	590	180	Ra83		9.6	0.4	150	¥8,800
605	ELA9K2-060J○○M-24E	昼白色	5000	820	250	Ra83		12.0	0.5	190	¥9,700
605	ELA9K2-060J○○M-24E	電球色	2700	730	220	Ra83		12.0	0.5	190	¥9,700
725	ELA9K2-072J○○M-24E	昼白色	5000	980	290	Ra83		14.4	0.6	220	¥10,700
725	ELA9K2-072J○○M-24E	電球色	2700	880	260	Ra83		14.4	0.6	220	¥10,700
845	ELA9K2-084J○○M-24E	昼白色	5000	1140	330	Ra83		16.8	0.7	260	¥11,800
845	ELA9K2-084J○○M-24E	電球色	2700	1030	300	Ra83		16.8	0.7	260	¥11,800
965	ELA9K2-096J○○M-24E	昼白色	5000	1310	370	Ra83		19.2	0.8	290	¥12,700
965	ELA9K2-096J○○M-24E	電球色	2700	1170	330	Ra83		19.2	0.8	290	¥12,700
1085	ELA9K2-108J○○M-24E	昼白色	5000	1470	410	Ra83		21.6	0.9	330	¥13,800
1085	ELA9K2-108J○○M-24E	電球色	2700	1320	360	Ra83		21.6	0.9	330	¥13,800
1205	ELA9K2-120J○○M-24E	昼白色	5000	1630	430	Ra83		24.0	1.0	360	¥14,900
1205	ELA9K2-120J○○M-24E	電球色	2700	1470	390	Ra83		24.0	1.0	360	¥14,900
1325	ELA9K2-132J○○M-24E	昼白色	5000	1800	460	Ra83		26.4	1.1	400	¥15,700
1325	ELA9K2-132J○○M-24E	電球色	2700	1610	410	Ra83		26.4	1.1	400	¥15,700
1445	ELA9K2-144J○○M-24E	昼白色	5000	1960	490	Ra83		28.8	1.2	430	¥16,700
1445	ELA9K2-144J○○M-24E	電球色	2700	1760	440	Ra83		28.8	1.2	430	¥16,700

各種データ	写真	製品図					姿図（ZIPファイル）	取説	IES（ZIPファイル）
	写真	2700K	3000K	3500K	4000K	5000K	姿図（ZIPファイル）	取説	2700K	3000K	3500K	4000K	5000K

※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

ワイド

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

配光曲線（参考）cd/1000lm

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。

全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	定格			質量（g）	希望小売価格（税抜本体価格）	取付具使用数
全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	電圧（V）	電力（W）	電流（A）	質量（g）	希望小売価格（税抜本体価格）	取付具使用数
125	ELX9K2-012J○○M-24E	昼白色	5000	240	40	Ra83	24	2.4	0.1	50	¥5,800	2
125	ELX9K2-012J○○M-24E	電球色	2700	210	30	Ra83		2.4	0.1	50	¥5,800
245	ELX9K2-024J○○M-24E	昼白色	5000	480	80	Ra83		4.8	0.2	80	¥6,700
245	ELX9K2-024J○○M-24E	電球色	2700	430	70	Ra83		4.8	0.2	80	¥6,700
365	ELX9K2-036J○○M-24E	昼白色	5000	720	120	Ra83		7.2	0.3	120	¥7,700
365	ELX9K2-036J○○M-24E	電球色	2700	640	100	Ra83		7.2	0.3	120	¥7,700
485	ELX9K2-048J○○M-24E	昼白色	5000	950	150	Ra83		9.6	0.4	150	¥8,800
485	ELX9K2-048J○○M-24E	電球色	2700	860	140	Ra83		9.6	0.4	150	¥8,800
605	ELX9K2-060J○○M-24E	昼白色	5000	1190	190	Ra83		12.0	0.5	190	¥9,700
605	ELX9K2-060J○○M-24E	電球色	2700	1070	170	Ra83		12.0	0.5	190	¥9,700
725	ELX9K2-072J○○M-24E	昼白色	5000	1430	220	Ra83		14.4	0.6	220	¥10,700
725	ELX9K2-072J○○M-24E	電球色	2700	1280	200	Ra83		14.4	0.6	220	¥10,700
845	ELX9K2-084J○○M-24E	昼白色	5000	1670	250	Ra83		16.8	0.7	260	¥11,800
845	ELX9K2-084J○○M-24E	電球色	2700	1500	230	Ra83		16.8	0.7	260	¥11,800
965	ELX9K2-096J○○M-24E	昼白色	5000	1910	280	Ra83		19.2	0.8	290	¥12,700
965	ELX9K2-096J○○M-24E	電球色	2700	1710	250	Ra83		19.2	0.8	290	¥12,700
1085	ELX9K2-108J○○M-24E	昼白色	5000	2150	310	Ra83		21.6	0.9	330	¥13,800
1085	ELX9K2-108J○○M-24E	電球色	2700	1920	270	Ra83		21.6	0.9	330	¥13,800
1205	ELX9K2-120J○○M-24E	昼白色	5000	2380	330	Ra83		24.0	1.0	360	¥14,900
1205	ELX9K2-120J○○M-24E	電球色	2700	2140	300	Ra83		24.0	1.0	360	¥14,900
1325	ELX9K2-132J○○M-24E	昼白色	5000	2620	350	Ra83		26.4	1.1	400	¥15,700
1325	ELX9K2-132J○○M-24E	電球色	2700	2350	310	Ra83		26.4	1.1	400	¥15,700
1445	ELX9K2-144J○○M-24E	昼白色	5000	2860	370	Ra83		28.8	1.2	430	¥16,700
1445	ELX9K2-144J○○M-24E	電球色	2700	2570	330	Ra83		28.8	1.2	430	¥16,700

各種データ	写真	製品図					姿図（ZIPファイル）	取説	IES（ZIPファイル）
	写真	2700K	3000K	3500K	4000K	5000K	姿図（ZIPファイル）	取説	2700K	3000K	3500K	4000K	5000K

※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

注意事項

●電源ケーブルは、1回路に1本必要です。

●配線についてはこちらをご覧ください。
