屋外 防湿 パワーLEDs100防水

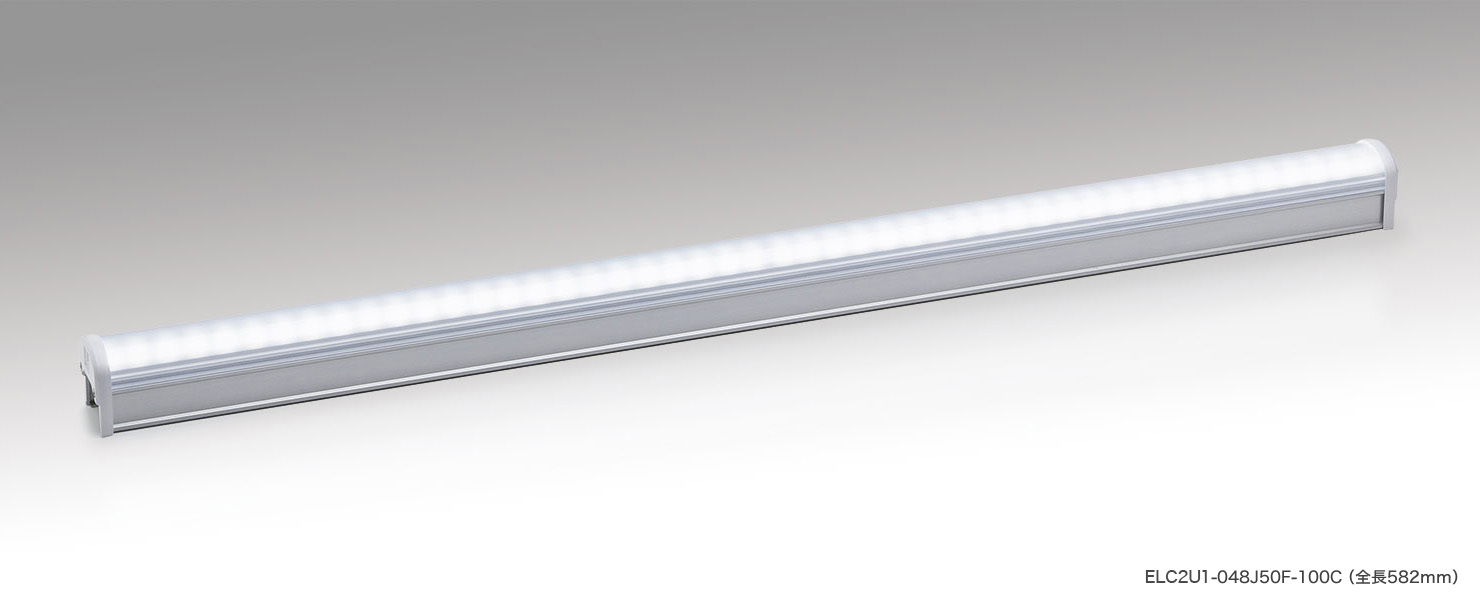

パワーLEDs100防水

特長

●屋外・防湿仕様/住宅の浴室、洗面所で使用可(保護等級 IP65)

●高効率/固有エネルギー消費効率 約140lm/W(フロスト・5000K・全長870mmの場合)

●用途別配光/ワイド配光・レンズ集光

用途

間接照明、景観照明

色温度バリエーション・スペック

基本仕様

本 体:アルミ合金(シルバー)

カバー:ポリカーボネート

調光

調光可能:調光範囲5~100%

適合調光器

・パナソニック製WTC57521W

・ルートロン製グラフィックアイQS+マルチパワーモジュールPHPM-PA-JA

付属品

付属品

オプション(税抜価格)

オプション
オプション オプション オプション オプション オプション オプション

バリエーション

フロスト
フロスト

外形図 取付具装着時 ※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
平均演色
評価数
定 格 入力電流
(A)
質量
(g)
希望小売価格
(税抜本体価格)
取付具
使用数
354 ELC9P2-026J○○F-100C 昼白色 5000 1010 310 132.8 Ra83 100V 7.6W 0.08 260 ¥23,100 2
電球色 2700 910 280 119.7 Ra83
582 ELC9P2-048J○○F-100C 昼白色 5000 1860 560 132.8 Ra83 100V 14.0W 0.16 385 ¥25,600
電球色 2700 1670 510 119.2 Ra83
870 ELC9P2-072J○○F-100C 昼白色 5000 2800 800 133.3 Ra83 100V 21.0W 0.24 525 ¥29,600
電球色 2700 2510 720 119.5 Ra83

ナロー
ナロー

外形図 取付具装着時 ※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
平均演色
評価数
定 格 入力電流
(A)
質量
(g)
希望小売価格
(税抜本体価格)
取付具
使用数
354 ELC9P2-026J○○N-100C 昼白色 5000 930 670 122.3 Ra83 100V 7.6W 0.08 285 ¥23,500 2
電球色 2700 840 630 110.5 Ra83
582 ELC9P2-048J○○N-100C 昼白色 5000 1720 1190 122.8 Ra83 100V 14.0W 0.16 435 ¥26,400
電球色 2700 1540 1120 110.0 Ra83
870 ELC9P2-072J○○N-100C 昼白色 5000 2580 1680 122.8 Ra83 100V 21.0W 0.24 600 ¥30,800
電球色 2700 2310 1570 110.0 Ra83

ウォールウォッシャー
ウォールウォッシャー

外形図 取付具装着時 ※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
平均演色
評価数
定 格 入力電流
(A)
質量
(g)
希望小売価格
(税抜本体価格)
取付具
使用数
582 ELC1P2-048J○○W-100C 昼白色 5000 1430 3880 102.1 Ra83 100V 14.0W 0.16 435 ¥28,000 2
電球色 2700 1310 3530 93.5 Ra83
870 ELC1P2-072J○○W-100C 昼白色 5000 2150 4300 102.3 Ra83 100V 21.0W 0.24 620 ¥32,400
電球色 2700 1970 3910 93.8 Ra83

最小施工寸法   ※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

注意事項

●電源ケーブルは、1回路に1本必要です。

●連結する場合は、器具同士密接設置または延長ケーブルで離隔設置してください。

●コネクタは、確実に接続後、器具内部に収納してください。

●電線送りをしない場合は、必ず電源ケーブルに付属の終端コネクタを接続してください。接続しないと防水ができません。

●配線についてはこちらを、防水・防湿器具の注意事項についてはこちらをご覧ください。

納入事例

銀座三越   高橋レディースクリニック

銀座三越

デザイン原案:銀座三越
基本設計:三越伊勢丹プロパティ・デザイン
実施設計・施工:鹿島建設
照明計画:ICE都市環境照明研究所



高橋レディースクリニック

施主:高橋レディースクリニック
設計事務所:株式会社松山建築設計室
照明設計:マスダデザイン
